申請?zhí)? 201721134229.X

申請日: 2017.09.06

申請人: 潘耀軍

發明人: 潘耀軍

       摘要：

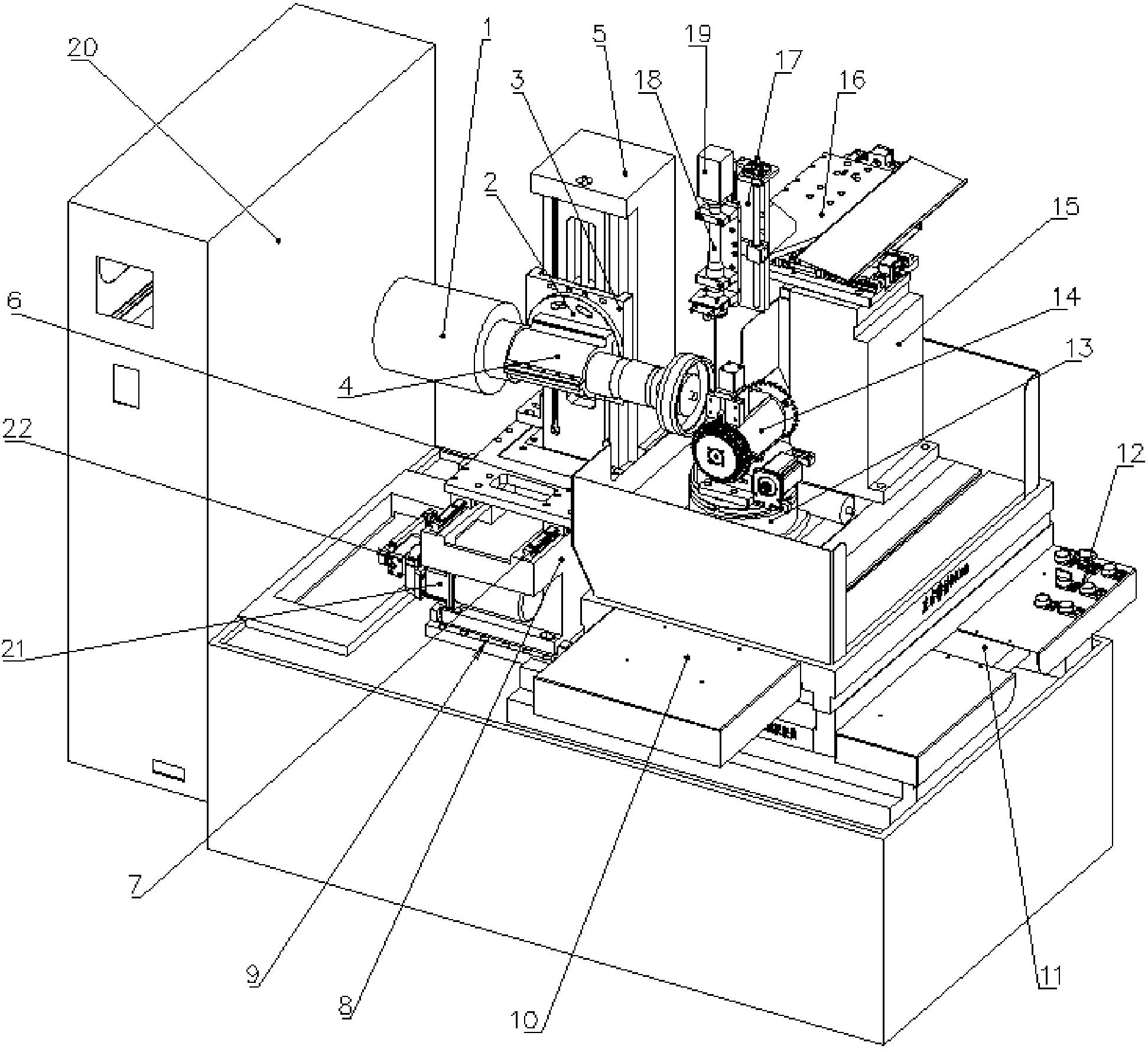

       本實用新型公開了一種自動智能視覺金剛石刀具研磨機床，是由砂輪主軸電機、砂輪角度調整盤、砂輪提升軸、砂輪主軸固定夾、砂輪軸立柱、砂輪擺動平臺、滑軌、擺動軸底座、擺動軸平行度調整版、進給Y軸、進給X軸、按鈕面板、回轉臺、自動分度工裝、相機平臺立柱、相機軸XY平臺、相機Z軸、光學鏡頭、相機、配電箱、減速機、擺動軸距離調速機構組成；本實用新型的進給軸采用高精密伺服定位，具有快速、高效和高穩定性的優點，采用智能視覺測量，檢測精度高，檢測效率高，高穩定性；采用高精密自動分度工裝；精度高，產品質量好；本實用新型的采用較高的自動化控制，節省人力成本，并且本實用新型采用采用老舊設備改造，降低生產成本。

       主權利要求:

       一種自動智能視覺金剛石刀具研磨機床，其特征在于，是由砂輪主軸電機、砂輪角度調整盤、砂輪提升軸、砂輪主軸固定夾、砂輪軸立柱、砂輪擺動平臺、滑軌、擺動軸底座、擺動軸平行度調整版、進給Y軸、進給X軸、按鈕面板、回轉臺、自動分度工裝、相機平臺立柱、相機軸XY平臺、相機Z軸、光學鏡頭、相機、配電箱、減速機、擺動軸距離調速機構組成；其中砂輪主軸電機的左端焊接安裝在配電箱的右側壁外側，配電箱焊接安裝在機床底座的左側，砂輪主軸電機的轉軸與砂輪主軸通過銷軸固定連接，砂輪套裝在砂輪主軸的右端；所述砂輪主軸固定夾卡接在砂輪主軸中間位置，砂輪主軸固定夾的后側焊接安裝在砂輪角度調整盤，砂輪角度調整盤的底部安裝在砂輪提升軸的側面，砂輪提升軸卡接安裝在砂輪軸立柱的側面，砂輪軸立柱的底部固定安裝在砂輪擺動平臺的上表面，砂輪擺動平臺的底部卡接安裝在滑軌上，滑軌設置在擺動軸底座的上部，擺動軸底座的底部設有擺動軸平行度調整版，擺動軸平行度調整版通過減速機與擺動軸距離調速機構相連，擺動軸距離調速機構通過螺釘固定安裝在機床底座上表面；所述擺動軸底座的右側設有進給Y軸，進給Y軸的底部設有進給X軸，進給X軸的前側設有按鈕面板，進給X軸和按鈕面板均通過螺釘安裝在機床底座上的表面；所述進給Y軸的上表面固定安裝有回轉臺，所述自動分度工裝固定安裝在回轉臺的頂部；相機平臺立柱設置在自動分度工裝的前側，相機平臺立柱的底部通過螺釘固定安裝在回轉臺的上表面；所述相機平臺立柱的頂部固定安裝有相機軸XY平臺，相機軸XY平臺的后側卡接安裝有相機Z軸，相機Z軸的前側設有光學鏡頭和相機，光學鏡頭固定安裝在相機的底部。
