申請?zhí)枺?01620376209.2
　　申請人：四川奧格特金剛石鉆頭有限公司
　　發明人：彭金龍 匡延倫 曾凡杰

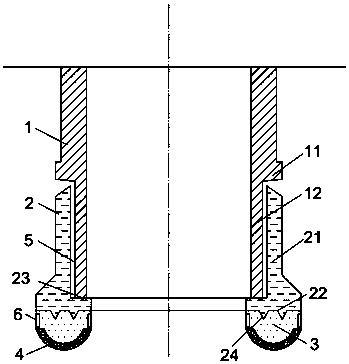

　　摘要：一種油用孕鑲金剛石取芯鉆頭，在焊接層外表面設有保徑塊，能夠同時提高待取巖芯和井徑的規則程度，并通過采用具有圓弧狀唇面的孕鑲層和焊接層，能夠有效避免卡鉆。通過鋼體的卡臺和上體的凸臺相互配合，用以定位上體和鉆頭鋼體的位置關系，并通過預留的焊接縫，能夠簡便、迅速、穩定的固定上述結構。 　　主權利要求：1.一種油用孕鑲金剛石取芯鉆頭，其特征在于，包括上體（1）、鋼體（2）、焊接層（3）和孕鑲層（4），所述上體（1）呈中空的圓柱體結構，底部設有凸臺（11）和縮口（12），所述鋼體（2）包括焊接管（21）、焊臺（22）和卡臺（23）；所述焊接管（21）設于所述縮口（12）外側，所述縮口（12）底部設置于所述卡臺（23）上，所述縮口（12）和所述焊接管（21）間留有焊接縫（5），所述焊臺（22）與所述焊接層（3）和所述孕鑲層（4）通過一次熱壓成型相互連接；所述焊接層（3）和所述孕鑲層（4）的唇面均為圓弧形，且所述焊接層（3）外側壁處設有保徑塊（6）。
　　2.根據權利要求1所述的一種油用孕鑲金剛石取芯鉆頭，其特征在于，所述焊臺（22）底面設有若干凸起（24）。
