申請?zhí)枺?01521051256.1
　　申請人：鄭州力拓金剛石鉆頭有限公司
　　發明人：王同生

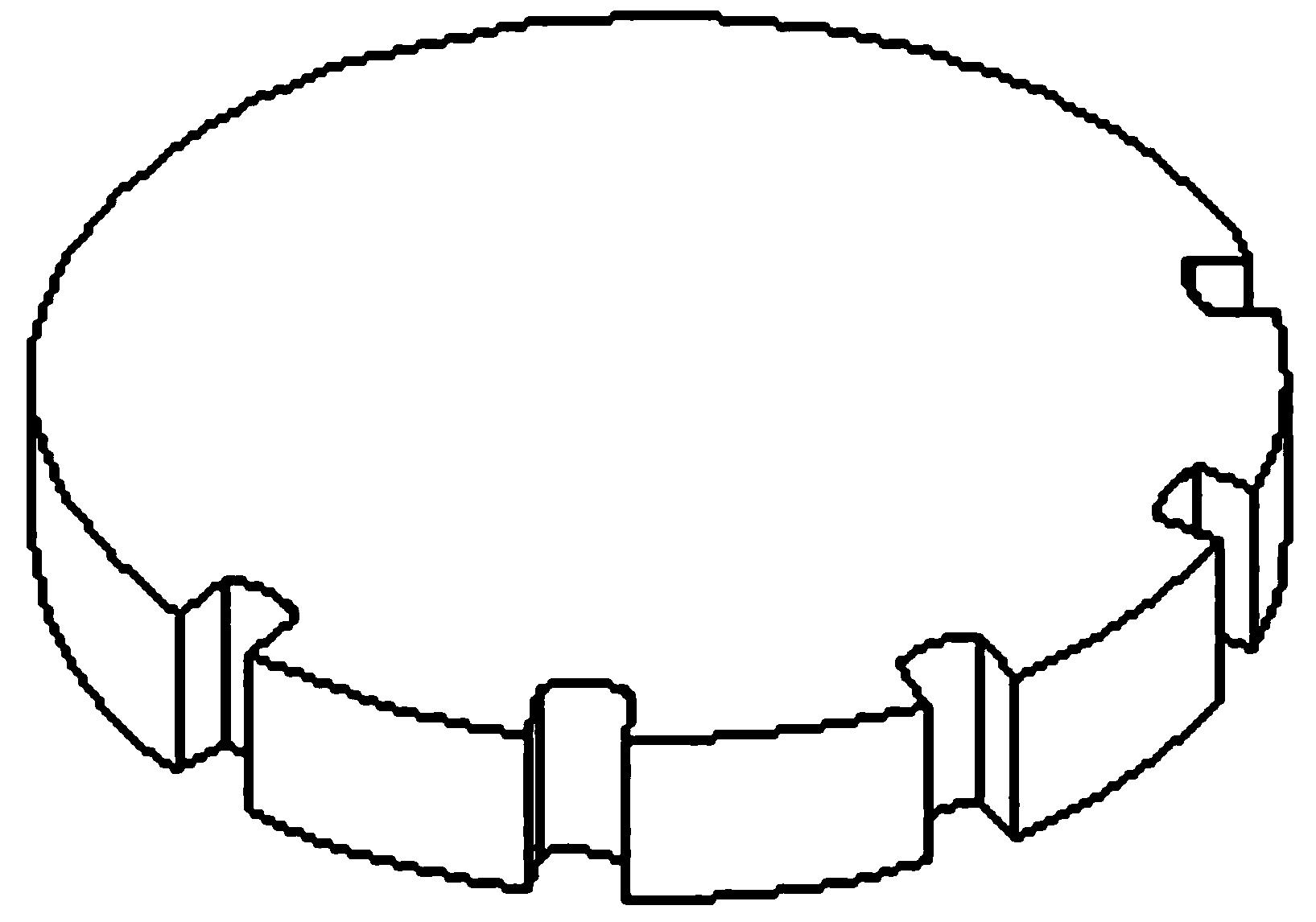

　　摘要：一種多齒金剛石復合片及錨桿鉆頭、無芯鉆頭、取芯鉆頭，包括復合片基體，所述復合片基體的圓周上設有若干個相鄰分布的鋸齒狀切削刃，復合片基體的底端端面為平面，復合片基體的切削端端面的面積大于底端端面的面積。所述復合片基體的圓周上設有五個相鄰分布的鋸齒狀切削刃，鋸齒狀切削刃對應的圓心角α大于20度。本實用新型通過在復合片基體的圓周上設置鋸齒狀切削刃，鋸齒狀切削刃對應的圓心角α大于20度，不易碎齒，鋸齒狀切削刃能夠減少?gòu)?fù)合片的切削端和圓周面與地層的接觸面積，增加鉆頭的吃入能力；通過將復合片基體的切削端端面設計為大于基體的底端的端面面積，使整個復合片成為非規則圓柱形的異形結構，提高了鉆頭的切削能力。 　　主權利要求：1.一種多齒金剛石復合片，包括復合片基體，其特征在于，所述復合片基體的圓周上設有若干個相鄰分布的鋸齒狀切削刃，復合片基體的底端端面為平面，復合片基體的切削端端面的面積大于底端端面的面積，所述復合片基體的圓周上設有五個相鄰分布的鋸齒狀切削刃，鋸齒狀切削刃對應的圓心角α大于20度。
