什么是難研磨材料

       所謂的難研磨材料，指的是研削的阻力大，研磨溫度高，不容易得到良好的面粗度，造成砂輪壽命縮短等現(xiàn)象的材料。

       常見的難研磨材料及特性如下：

       砂輪的選擇要點

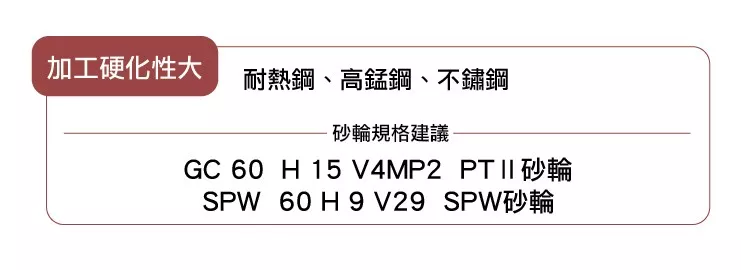

       熱傳導率小，及加工硬化性大的材料

       雖然一般選擇比較硬的磨料。不過由于這些材料對研磨溫度的反應大，如何透過砂輪的結(jié)構(gòu)以及研磨條件，切削液等選擇，讓研磨溫度下降也是另一個考量方向。

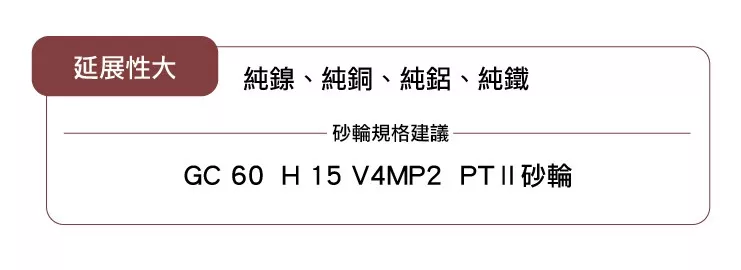

       延展性大的材料

       對砂輪最大傷害就是會造成砂輪氣孔堵塞，因此，一般選擇氣孔較多或較大的砂輪規(guī)格，但如何兼顧砂輪的保持力就是相對應的難題所在。

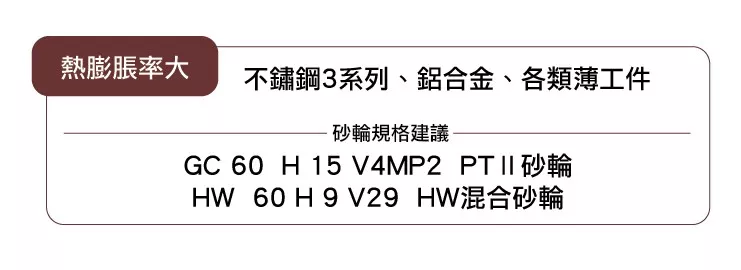

       熱膨脹率大的材料

       一般與延展性的材料屬同一類，氣孔率會是主要的選擇方向。但是結(jié)合劑的種類，磨料的作用能否同時產(chǎn)生散熱作用? 如果可以，就是加分的選項。

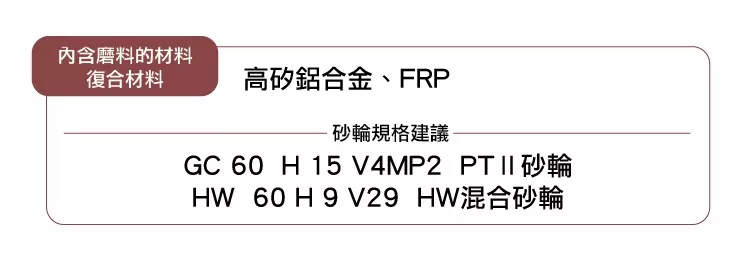

       內(nèi)含磨料或復合材料

       通常軟硬不均，如果有鐵系及非鐵系材料混合，更需要注意與磨料的化學變化。選擇上會依占比率較高的材料來選擇，如果比例差不多，混合磨料會是另一個解決方法。

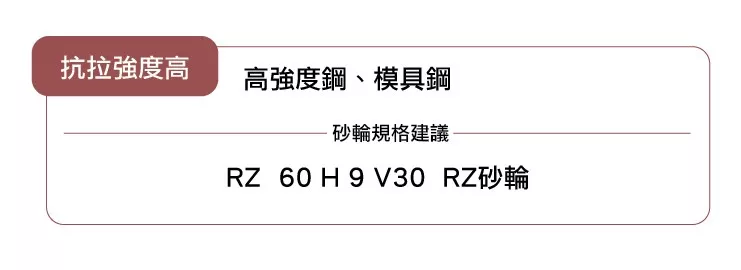

       抗拉強度高的材料

       重點是如何保持砂輪的切削力，CUBITRON (RZ)陶瓷氧化鋁的微破碎效果，會是傳統(tǒng)磨料中很好的答案。

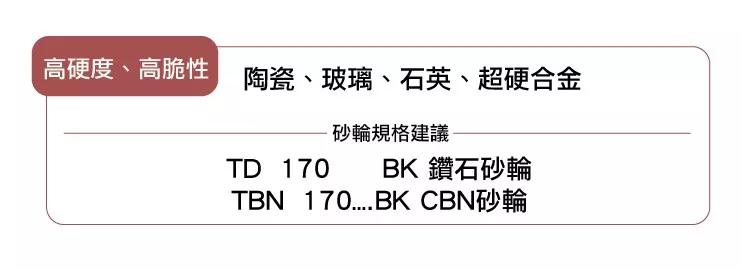

       高硬度、高脆性材料

       在金剛石及CBN等超級磨料問世后，基本上可以有不錯的效果。但是，當選擇細粒度，表面粗糙度要求高，或需要鏡面研磨時，如何解決散熱問題，會是一大難題。

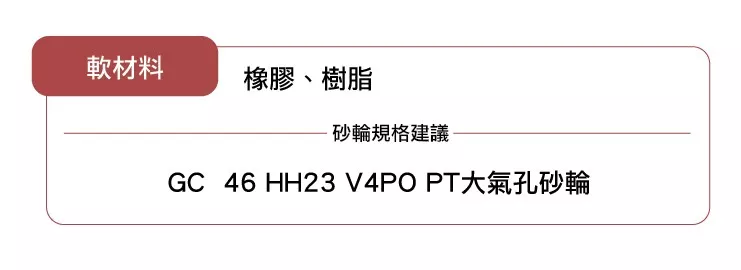

       軟材料方面

       加大氣孔率是基本的認知，但是如果能夠加大單一氣孔的大小，也會有不小的幫助。要特別注意的是，這類的加工多數(shù)要求大進給量，因此，在氣孔放大的同時，同時需要留意砂輪結(jié)合劑的強度，以避免砂輪破裂等危險狀況發(fā)生。

       建議使用砂輪

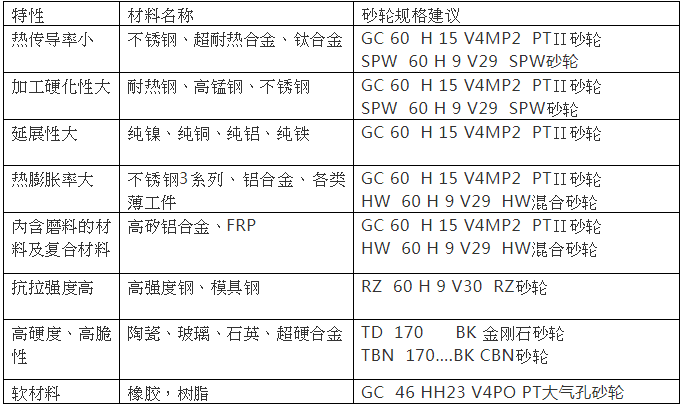

       綜合來說，針對難研磨材料，必須根據(jù)材料的特性來調(diào)整砂輪的規(guī)格。砂輪的建議規(guī)格如下表，但細部規(guī)格，需要依加工方式來微調(diào)。

《★總表》
