摘要：采用高功率微波等離子體化學氣相沉積法制備了高定向的納米金剛石膜，研究了制備過程中促進<100>高定向納米金剛石膜的生長條件與生長規律間的關聯，并采用掃描電鏡、原子力顯微鏡、拉曼光譜和 X 射線衍射儀對在不同實驗條件下選擇相同的氮?dú)夂脱鯕馓砑颖壤苽涞臉悠沸蚊?、光學性質和晶向織構進行表征分析. 研究結果表明，<100>高定向納米金剛石膜的形成是各種生長條件的綜合效應，相同的氮?dú)夂脱鯕馓砑硬⒎鞘瞧湫纬傻谋厝粭l件。

       關鍵詞：納米金剛石；高定向；氮?dú)夂脱鯕馓砑?；微波等離子體化學氣相沉積
       中圖分類號：0482.6 文獻標識碼：A 文章編號：1008-2794（2017）02-0011-05

       1 引言

       近年來，對于尺寸小于100 nm的納米材料，因其晶粒小、表面積大、晶界多而表現出許多不同于與之相同的塊材料的新奇特性，而這些特性對一些特殊的應用有著潛在的應用前景，由此引起了人們廣泛的關注.納米金剛石膜［1-4］不僅仍然保留金剛石特有的高硬度、耐腐蝕、抗輻射等優異性能，還因?yàn)槠浔砻婀饣途哂猩锛嫒菪远谖㈦姍C(jī)系統［3］和生物醫學［4］等新興領域具有廣泛的應用前景，因而成為近年來新的研究熱點. 很顯然對微電機系統和同步輻射等應用領域而言，選擇具有高定向的納米和微米結構材料［5］會比自由取向的納米材料更具優勢. 采用化學氣相沉積法制備<100>高定向的金剛石膜［6］曾是 20 世紀最后十年掀起的研究熱潮. 根據所謂的 alpha參數，生長<100>定向的納米金剛石膜曾被預測為不可能［7］。不同于常用的采用大量氬/氫氣和少量甲烷制備納米金剛石膜的化學氣相沉積方法［1］，我們?cè)_(kāi)辟了采用在常規的制備多晶膜的大量氫氣/少量甲烷等離子體中同時添加更加少量的氮?dú)夂脱鯕鈦?lái)制備納米金剛石膜的新方法［8］。采用該方法，在其他生長條件保持不變的情況下（比如功率、氣壓、氫氣和甲烷濃度（4%）和襯底溫度等），僅通過改變添加的少量氮?dú)夂脱鯕獾暮亢捅壤?，就可以獲得一系列具有不同表面形貌、光學性質和晶向織構的納米膜或多晶金剛石膜［9］，總結歸納如表1所示。其中樣品的結晶質量是通過拉曼光譜在 1332 cm-1處的金剛石峰的全幅度半高寬（FWHM）（單位 cm-1）來表征的. 從表 1可以看到，在高功率（不低于 3000 W）條件下，不僅能獲得高速率生長的納米金剛石膜，而且還獲得了曾被預測不存在的｛100｝晶面<100>高定向的納米金剛石膜［10］. 從表 1 也可以看出，對比其他納米或多晶膜，<100>高定向的納米金剛石膜是僅在氮?dú)夂脱鯕馓砑恿肯嗟鹊臈l件下才獲得的. 要想理解<100>高定向的納米金剛石膜的生長規律和特征，從晶體生長的角度看，就需要弄清楚兩個基本問題：第一，在什么條件下可以形成高定向的納米金剛石膜？ 第二，為什么在這個條件下可以生長高定向的納米金剛石膜，也就是其生長機制是什么？

表1 通過改變氮?dú)夂脱鯕馓砑恿克苽涞南盗薪饎偸ぜ捌湮锢硖匦?/strong>

       為了探索<100>高定向的納米金剛石膜的生長規律，受前期實驗結果的啟發，同時也是對前期研究工作的繼承和發展，本工作嘗試采用相同的氮?dú)夂脱鯕馓砑颖壤淖兤浣^對含量，同時也稍微改變功率和襯底溫度等其他生長條件來制備納米金剛石膜并進行表征，以便考察化學氣相沉積納米金剛石膜，尤其是高定向的納米金剛石膜的生長規律。

       2 實驗

       本工作中的樣品與引言中所列舉的前期工作中的金剛石膜樣品一樣，均采用同一臺 5 kW 的 ASTexPDS-18 型微波等離子體化學氣相沉積設備制備得到，以（100）定向的單晶硅片作為襯底. 為了增強金剛石的核化密度，在沉積前，先采用 0~0.5 μm 的金剛石粉末拋光預處理硅襯底. 沉積時硅片放在大小與之匹配的通水冷卻的鉬襯底臺上.在鉬支撐臺底部鑲嵌的熱偶溫度計用來測試和調控襯底溫度. 新制備的金剛石膜樣品為 NO7，其生長參數為工作氣壓 105 Torr，甲烷在氫氣中的濃度保持在 4%，其他生長參數如功率、氮?dú)夂脱鯕馓砑恿?、以及其他的相關參數詳見表2，同時表2也對樣品 NO4和 NO7的相關生長參數進行了對比。

表2 納米金剛石膜樣品的生長條件及其與前期樣品生長條件的比較

       利用日立 S-4100型掃描電鏡（工作電壓為 25 kV）觀察金剛石樣品的表面形貌和膜厚，采用原子力顯微鏡表征金剛石膜的表面結構和晶粒尺寸，金剛石樣品的光學性質采用 Jobin Yvon T64000 型微拉曼光譜儀（光源為波長 514.5 nm 的氬離子激光）進行表征，金剛石膜的晶向結構利用 X 射線衍射儀進行測試。

       3 結果和討論

       為了觀察樣品的形貌，鑒定其材料性質和光學特性，測試其晶粒大小和膜厚以及生長速率等特性，采用掃描電鏡、拉曼光譜儀、原子力顯微鏡和 X 射線儀等表征手段對新制備的樣品 NO7 進行了詳細表征，并與前期獲得的<100>高定向的納米金剛石膜NO4 進行對比分析，結果見圖 1. 圖 1 給出了新樣品 NO7 和<100>高定向的納米金剛石膜NO4 生長面的不同放大倍數的掃描電鏡形貌圖. 從圖 1（a）可以看出，<100>高定向的納米金剛石膜 NO4生長面是有許多小晶粒組成的大團簇構成的，整個表面相對平整，進一步放大這些團簇，從圖 1（b）可以看出這些小晶粒尺寸確實是在 100 nm 以下，因此可以稱為納米材料. 從圖 1（c）和圖 1（d）可以看出新制備的樣品 NO7也是有許多小晶粒聚集的團簇構成，只是一方面這些團簇的尺寸相對較小，沒有<100>高定向的納米金剛石膜NO4 的團簇大且平整，另一方面這些小晶粒自身的尺寸好像比<100>高定向的納米金剛石膜NO4 的小晶粒大一些，且看起來其尖銳的邊角和晶形更容易辨認，不過其晶粒大小仍然在100 nm范圍內，因此也同樣可明確其納米材料的本質。

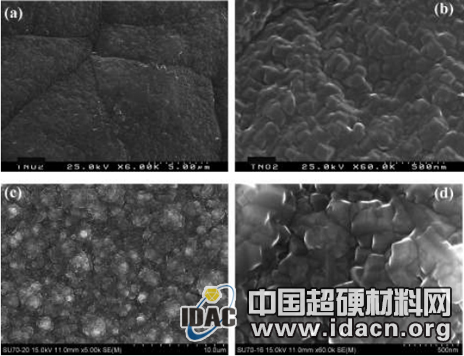

圖 1 化學氣相沉積法制備的納米金剛石膜表面不同放大倍數的掃描電鏡形貌圖（其中、（b）是 NO4，（c）、（d）是 NO7）

圖 2 化學氣相沉積法制備的納米金剛石膜的生長截面的掃描電鏡形貌圖（其中是 NO4，（b）是 NO7）
       圖2 給出了新制備的金剛石膜樣品 NO7 的掃描電鏡截面圖，并與<100>高定向的納米金剛石膜 NO4 作對比. 首先利用 SEM 的截面圖，也就是從襯底面開始生長的生長界面到生長面的縱截面可以測其膜厚，具體見表 2. 從圖 2（a）可以看出，<100>高定向的納米金剛石膜 NO4 具有明顯的垂直定向的微結構，而新制備的納米金剛石膜 NO7 其截面微結構卻不同，只依稀可見向上生長的微結構，見圖 2（b）. 這一方面是膜厚度有很大差別，另一方面也表明膜的定向或者織構是不同的. 接著利用測得的膜厚除以沉積時間還可以計算出其平均生長速率，也列在表 2中便于對比. 從表 2可以看出，新制備的納米膜的生長速率是 6.7 μm/h，這較之前利用0.5 sccm 的氮?dú)夂脱鯕馓砑又苽涞?100>高定向的納米金剛石膜的生長速率 2.6 μm/h 相比提高了兩倍多. 這一方面歸功于功率的提高，使得各種反應氣體的分解效率也得到提高，從而使得氣相中促進金剛石生長的生長基團甲基和氫原子等的絕對數量增加［11］；另一方面也是由于氮?dú)夂脱鯕獾奶砑恿恳苍龃罅艘槐?，這對生長速率的提高也有促進作用，目前已有許多關于氮?dú)馓砑涌商岣呓饎偸どL(zhǎng)速率的相關報道［12］。

圖 3 化學氣相沉積法制備的<100>高定向的納米金剛石膜的生長面的原子力顯微鏡形貌照片

       圖3 給出了原子力顯微鏡拍攝的<100>高定向納米金剛石膜的生長面形貌和晶粒大小。由圖可以看出其微小晶粒組成的團簇形貌，其平均晶粒大小為 59 nm，再次驗證其納米材料本質。

       從圖 1、圖 2 和圖 3 可以看出，盡管<100>高定向的納米金剛石膜厚度高達 76 μm，其生長面的晶粒大小仍然在納米量級，并未隨膜厚增加而增大。這一特征是不同于一般的多晶金剛石膜的柱狀生長特征的，即由于三維島狀生長機制，多晶金剛石膜的晶粒大小是隨膜厚增加而增大的［13］，因此粗糙度也會隨膜厚增加而增大，這顯然對許多應用是不利的. 因此 <100>高定向的納米金剛石膜因其晶粒小、表面粗糙度低和高定向而在許多應用方面具有廣泛應用前景。

圖4 化學氣相沉積法制備的納米金剛石膜（A：樣品 NO4，B：樣品 NO7）的拉曼光譜比較

       圖4 對新制備的樣品 NO7 的微拉曼光譜并與前期獲得的<100>高定向的納米金剛石膜 NO4 的微拉曼光譜進行了對比. 由圖 4 可以明顯看出兩個樣品的拉曼光譜很相似，都在 1332 cm-1處出現尖銳的金剛石的拉曼峰，表明其金剛石的本質；同時又都在 1500 cm-1處出現了很大的吸收包，這是來自膜中非金剛石相成分的，表明納米金剛石膜中含有大量的非金剛石相成分。

圖5 化學氣相沉積法制備的納米金剛石膜（a：樣品 NO4，b：樣品 NO7）的 X 射線衍射圖比較

       因此從光學質量角度講，納米金剛石膜的光學質量也不如高質量的多晶金剛石膜的［14］. 兩個樣品拉曼光譜的相似性表明在不同生長條件下獲得的納米金剛石膜 NO7和 NO4的光學性質相近.圖 5 給出了<100>高定向的樣品 NO4 和新制備的金剛石樣品NO7的 X 射線衍射圖. 從圖 5（a）可以看出<100>高定向的納米金剛石樣品 NO4 擁有極強的金剛石（400）衍射峰，而金剛石的其他衍射峰比如（111），（220）和（311）等幾乎不可見. 從圖 5（b）可以看出新制備的 NO7 樣品出現了金剛石的（111），（220）和（311）3 個特征衍射峰，可是（400）衍射峰卻沒有出現，而且很顯然（220）衍射峰遠遠強于（111）和（311）衍射峰，這表明其具有 <110>定向而并非 <100>定向. 這個結果一方面證實了新制備的樣品 NO7 的晶體金剛石本質，另一方面也表明它是<110>定向的，而非<100>定向的。這說明<100>高定向的納米金剛石膜的形成是各種生長條件的綜合效應，等量的氮?dú)夂脱鯕馓砑硬⒎鞘瞧湫纬傻谋厝粭l件. 因此<100>高定向的納米金剛石膜的出現規律與生長條件之間的關聯還有待更多的實驗工作研究才能明確。

       綜上所述，可以得出如下結論：首先，當功率在3000~3500W范圍內，氮?dú)夂脱鯕馓砑恿吭?0.12%~0.24%范圍內時，仍然可以獲得高速率生長的納米金剛石膜，也就是說，通過本實驗工作制備納米金剛石膜的生長參數范圍被大大拓展了；其次，等量的氮?dú)夂脱鯕馓砑硬⒎鞘侵苽?100>高定向納米金剛石膜的必需條件。

       4 結論

       本工作采用高功率微波等離子體化學氣相沉積法，通過少量且等同的氮?dú)夂脱鯕馓砑娱_(kāi)辟了新的制備納米金剛石膜的參數窗口. 功率在 3000~3500 W 范圍內，氮?dú)夂脱鯕馓砑恿繌?0.5 sccm 增加到 1.0 sccm ，也就是從 0.12%增加到 0.24%，不僅能夠制備出納米金剛石膜，而且其生長速率也得到極大地提高，從 2.6 μm/h 增加到 6.7μm/h，不過后者的定向不是<100> 而是常見的<110>. 另外，研究結果表明，<100>高定向的納米金剛石膜的形成是各種生長條件的綜合效應，等量的氮?dú)夂脱鯕馓砑硬⒎鞘?100>高定向形成的必然條件，還有待更多的實驗工作來對<100>高定向的納米金剛石膜的生長規律進行探索。
