申請?zhí)? 201721452910.9

申請日: 2017.11.03

申請人: 博深工具股份有限公司

發明人: 田利永; 蘇士偉; 李春雷; 侯俊彥

       摘要：

       本實用新型公開了一種旋風渦輪金剛石磨盤，屬于磨削工具領域，包括呈碗狀的基體，基體的碗狀斜面上均勻設置一圈進風孔，基體的碗狀開口處均布有若干呈旋渦狀排布的打磨塊，相鄰打磨塊之間形成排風槽，打磨塊呈長弧形，長弧形兩短邊是直線，兩長邊是弧線，打磨塊遠離基體中心的短邊中部開設一個向打磨塊內部延伸的弧形的排屑槽，排屑槽由槽底至槽口的截面面積由小變大，本實用新型排屑流暢，提高了散熱效果，延長了使用壽命。

       主權利要求:

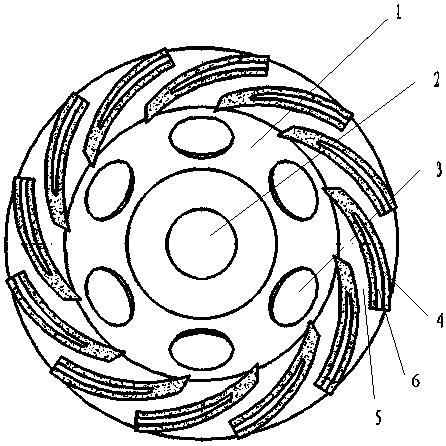

       一種旋風渦輪金剛石磨盤，包括呈碗狀的基體（1），其特征在于：基體（1）的碗狀斜面上均勻設置一圈進風孔（3），基體（1）的碗狀開口處均布有若干呈旋渦狀排布的打磨塊（4），相鄰打磨塊（4）之間形成排風槽（5），打磨塊（4）呈長弧形，長弧形兩短邊是直線，兩長邊是弧線，打磨塊（4）遠離基體（1）中心的短邊中部開設一個向打磨塊（4）內部延伸的弧形的排屑槽（6），排屑槽（6）由槽底至槽口的截面面積由小變大。
