申請?zhí)? 201721487152.4

申請日: 2017.11.09

申請人: 華晶精密制造股份有限公司

發明人: 任陸軍; 王英華; 劉永奇; 張建華; 葉長青; 候相合; 張夢冉; 馬瑞濤

       摘要：

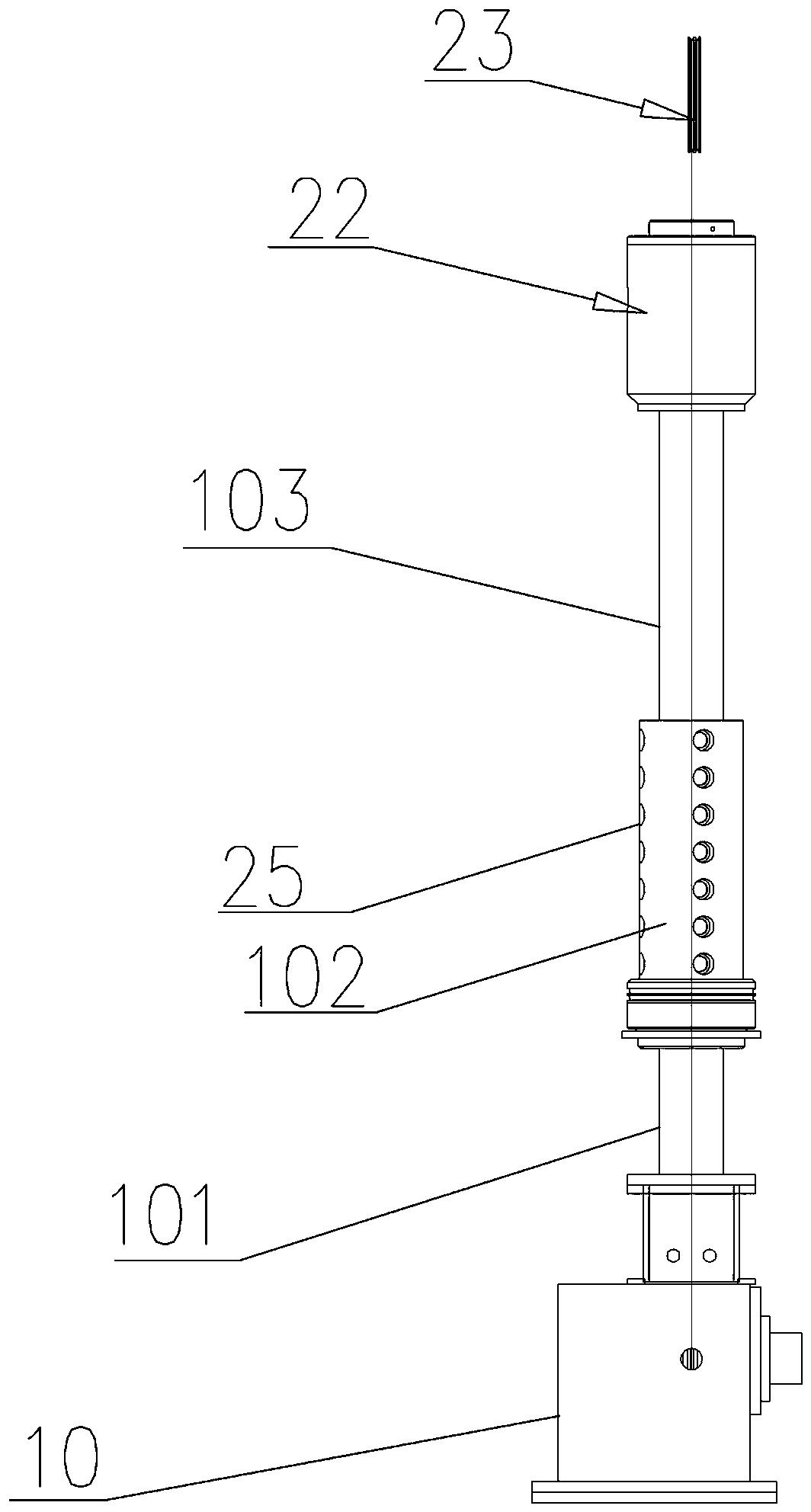

       一種單線生產金剛石切割線設備用立式懸浮上砂裝置，包括電源和積液箱，積液箱通過支撐座連接單線上砂單元，單線上砂單元包括上砂管，上砂管的底部開設回流孔，支撐座的內部開設與回流孔連通的回流孔通道，回流孔通道的出口端與積液箱連通；支撐座內沿回流孔通道的周?chē)既齻€(gè)孔道，孔道內設置裝有鎳球的陽極管，陽極管的上端向上伸入上砂管，下端通過鎖緊螺母固定在支撐座底部，三根陽極管與鎖緊螺母之間依次設置一導電板，該導電板的底部一端連接導電線接頭，該導電線接頭通過陽極引出線與電源的陽極連接。采用本裝置可解決金剛石切割線原線上砂難、上砂分布均勻性差以及生產速度慢等問題。

       主權利要求:

       一種單線生產金剛石切割線設備用立式懸浮上砂裝置，其特征在于，包括電源和積液箱，積液箱上方通過支撐座連接單線上砂單元，所述單線上砂單元包括上砂管，上砂管內裝上砂鍍液，上砂鍍液中均勻分布表面鍍有鎳導電層的金剛石顆粒，上砂管內自下而上穿設待鍍金剛石切割線，待鍍金剛石切割線的端部通過導電輪與電源的陰極連接，上砂管的底部開設回流孔，支撐座的內部開設與回流孔連通的回流孔通道，回流孔通道的出口端與積液箱連通；所述支撐座內沿回流孔通道的周?chē)既齻€(gè)孔道，孔道內設置裝有鎳球的陽極管，陽極管的上端向上伸入上砂管，下端通過鎖緊螺母固定在支撐座底部，三根陽極管與鎖緊螺母之間依次設置一導電板，該導電板的底部一端連接導電線接頭，該導電線接頭通過陽極引出線與電源的陽極連接。
