申請?zhí)? 201721370688.8

申請日: 2017.10.23

申請人: 長沙長泰機器人有限公司

發明人: 曹令亞; 鄭勇全; 何志綱; 熊浩; 呂舷; 何奇

       摘要：

       本實用新型公開了一種金剛石砂輪，包括砂輪本體，砂輪本體的外周部沿周向設有至少兩個弧形槽，且至少兩個弧形槽沿砂輪本體的軸向分布。砂輪本體上弧形槽所在的圓周面為斷續磨削圓周面，在該斷續磨削圓周面上，開設弧形槽的部分為非磨削段，未開設弧形槽的部分為斷續磨削段；砂輪本體上整個圓周均未開設弧形槽的圓周面為連續磨削圓周面，整個圓周面均為連續磨削段。斷續磨削圓周面減小了砂輪與工件加工面的接觸面積，因此減小了磨削阻力，從而降低了砂輪的磨損，提高了砂輪的使用壽命，且弧形槽有利于散熱和排屑；同時，連續磨削圓周面保證磨削的連續性，因此可以減小磨削沖擊力，從而保證砂輪和刀桿的使用壽命。

       主權利要求:

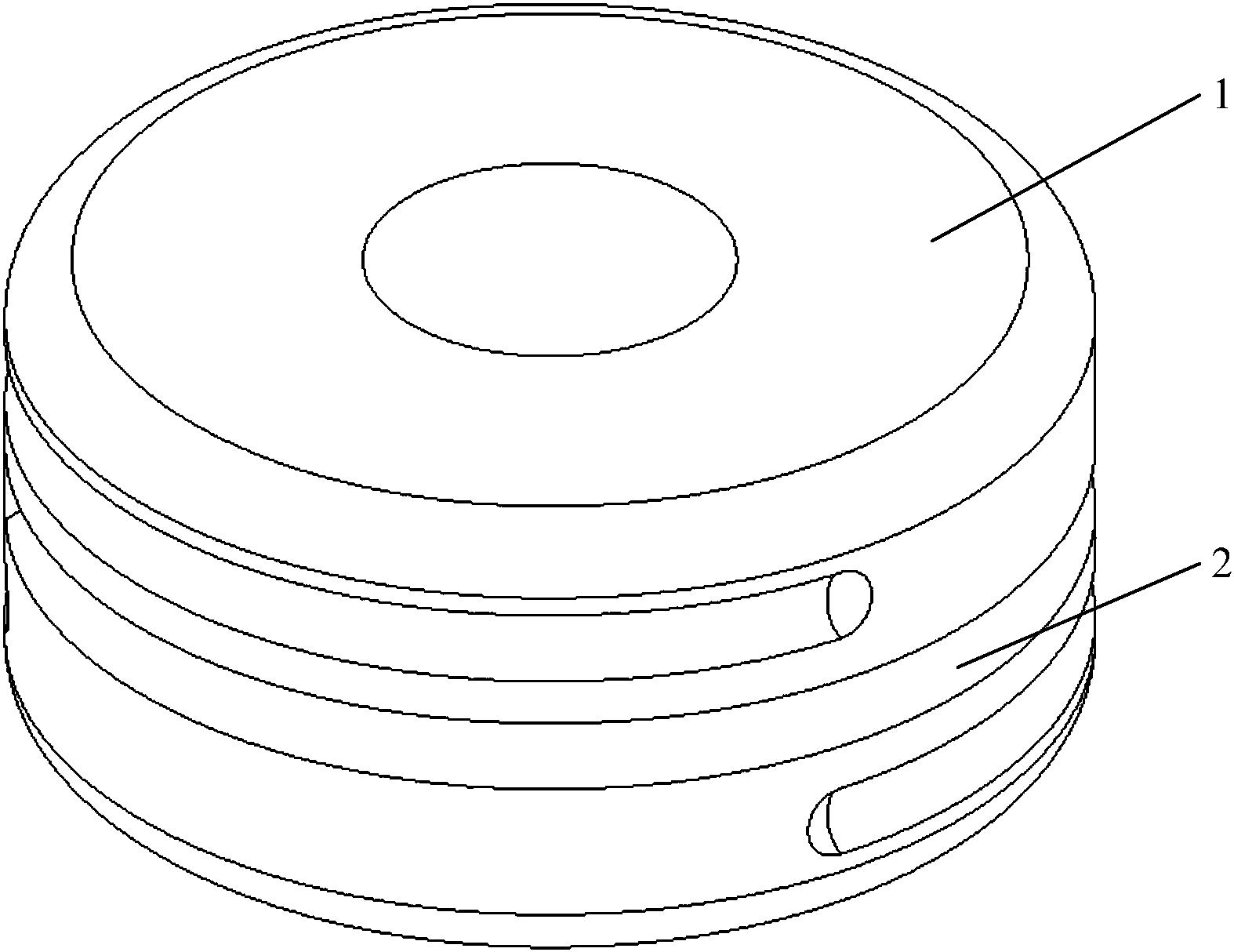

       一種金剛石砂輪，其特征在于，包括砂輪本體(1)，所述砂輪本體(1)的外周部沿周向設有至少兩個弧形槽(2)，且至少兩個所述弧形槽(2)沿所述砂輪本體(1)的軸向分布。
