申請?zhí)? 201721115107.6

申請日: 2017.08.31

申請人: 鎮江美杰超硬材料有限公司

發明人: 于德懷

       摘要：

       本實用新型涉及金剛石工具的技術領域，特別是涉及一種金剛石玻璃刀，其切割時不需要直尺固定，提高切割質量，避免對使用者造成傷害；并且不需要借助其他工具就可以進行圓形切割，而且精度可以把握，提高實用性；同時可以對刀頭進行更換，重復使用，節約成本；包括刀柄、刀頭和支架，刀柄的底端與刀頭的頂端連接，刀頭的底端設置有金剛石刀刃，刀柄的右端設置有刻度針，支架的內部設置有十字滑道，并在十字滑道內設置有滑塊，刀柄傾斜穿過滑塊，十字滑道內設置有旋轉空間，支架的底端設置有兩組左支板、兩組右支板、兩組下支板、兩組限位板、兩組彈簧、兩組支腿和兩組吸盤，還包括螺紋桿、螺紋管、把手、左參照針和右參照針。

       主權利要求:

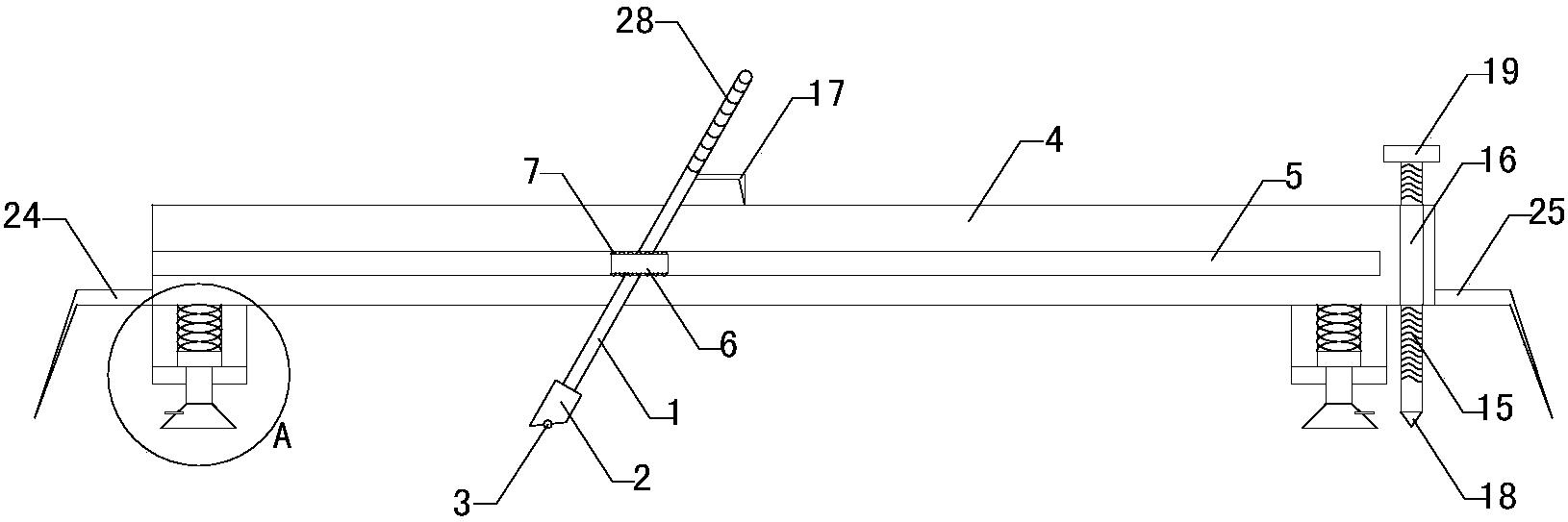

       一種金剛石玻璃刀，包括刀柄（1）和刀頭（2），刀頭（2）的頂端與刀柄（1）的底端連接，刀頭（2）的底端設置有金剛石刀刃（3）；其特征在于，還包括支架（4），所述支架（4）內部設置有十字滑道（5），并在十字滑道（5）內設置有滑塊（6），所述十字滑道（5）的左端設置有開口，所述滑塊（6）的頂端前側和后側與底端的前側和后側均設置有滑輪（7），滑塊（6）可在十字滑道（5）內左右滑動，所述刀柄（1）的頂端自滑塊（6）底端中部穿過滑塊（6）至滑塊（6）的上方，并且刀柄（1）的頂端為向右傾斜設置，支架（4）的底端設置有兩組左支板（8）、兩組右支板（9）、兩組下支板（10）、兩組限位板（11）、兩組支腿（12）、兩組彈簧（13）和兩組吸盤（14），所述兩組左支板（8）、兩組右支板（9）和兩組彈簧（13）的頂端分別與支架（4）底端的左側和右側連接，所述每組下支板（10）頂端的左側和右側分別與一組左支板（8）和一組右支板（9）的底端連接，所述每組下支板（10）的中部均設置有下通孔，所述每組支腿（12）的頂端均穿過一組下通孔并與一組限位板（11）的底端連接，每組彈簧（13）的底端均與一組限位板（11）的頂端連接，所述每組吸盤（14）均安裝在一組支腿（12）的下方，所述金剛石刀刃（3）的底端與兩組吸盤（14）的底端均位于同一水平面上；還包括螺紋桿（15）、螺紋管（16）和刻度針（17），所述刻度針（17）安裝在刀柄（1）的右端，刻度針（17）的尖端頂部與支架（4）頂端存在一定的間隙，所述支架（4）的右端設置有右通孔，所述螺紋管（16）固定安裝在右通孔內部，所述螺紋桿（15）的底端自支架（4）頂端螺裝插入至螺紋管（16）頂端內部并穿過螺紋管（16），并在螺紋桿（15）的底端設置有固定釘（18），螺紋桿（15）的頂端設置有旋轉桿（19），所述十字滑道（5）的左端設置有旋轉空間（20），所述滑塊（6）可在旋轉空間（20）進行轉動，所述支架（4）頂端的后側設置有刻度線（21）；所述刀頭（2）頂端與所述刀柄（1）的底端為螺裝可拆卸連接。
