申請?zhí)? 201721192257.7

申請日: 2017.09.14

申請人: 湖北省華建石材股份有限公司

發明人: 李龍才

       摘要：

       本實用新型涉及一種金剛石鋸片，其包括基盤和切割件，切割件包括多個切割分片，切割分片包括連接板和多個刀片，連接板的內側設有環形槽，基盤上設有凸筋；環形槽內設有多個齒槽，凸筋上設有多個齒突；凸筋上設有第一連接孔，連接板上設有第二連接孔。本實用新型將金剛石鋸片分成基盤和切割件兩部分，且切割件包括有多個切割分片，當金剛石鋸片高速運轉造成切割分片破損時，可只對破損的切割分片進行替換，降低替換成本；組裝時，切割分片與基盤之間可首先經齒槽和齒突進行定位，然后再經穿設于第一連接孔和第二連接孔內的螺栓進行固定，結構簡單，拆裝方便；同時齒槽和齒突的設置可避免切割分片在運轉過程中挪動。

       主權利要求:

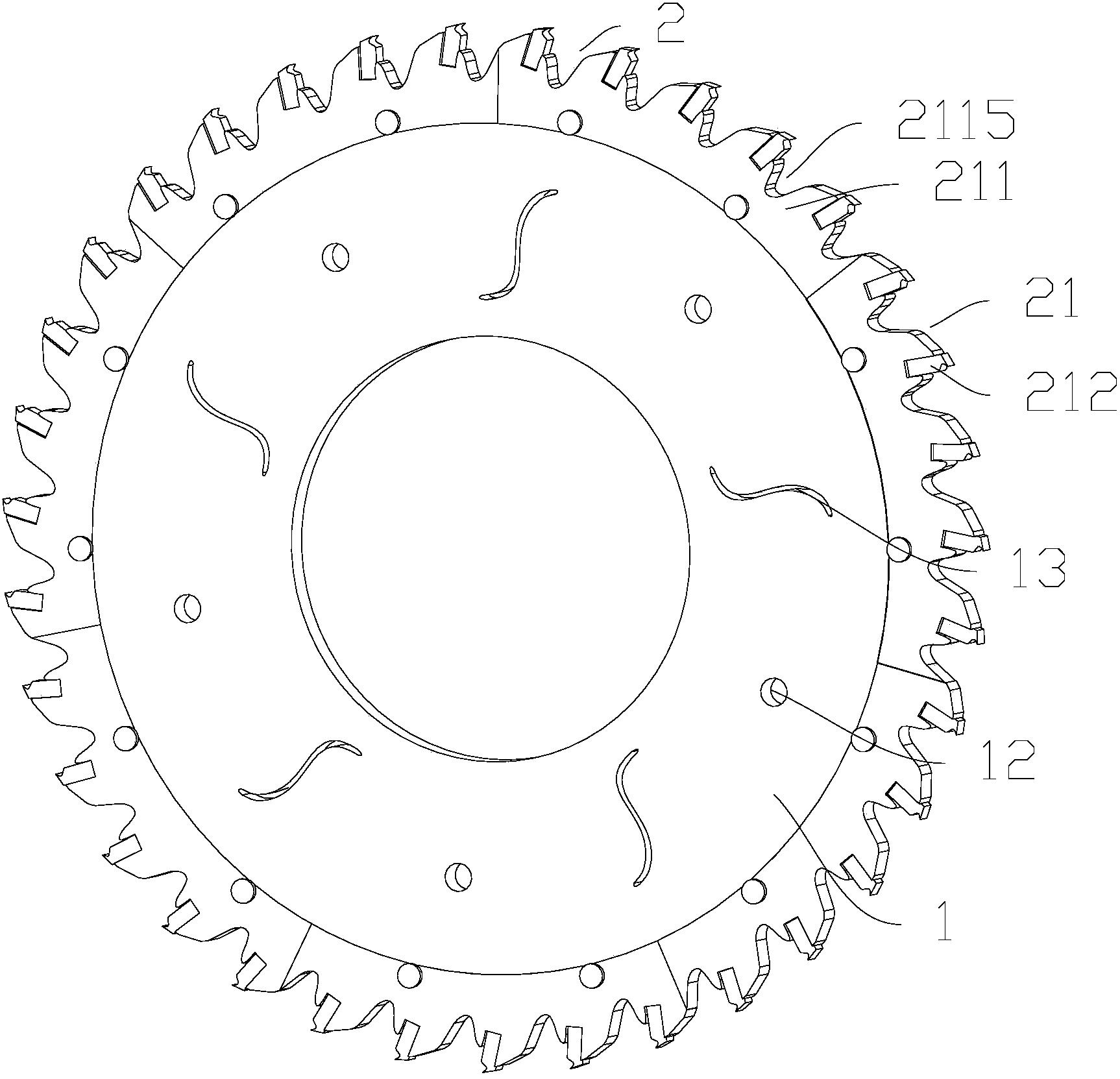

       一種金剛石鋸片，其特征在于：包括基盤(1)和設置于所述基盤(1)外周的切割件(2)，所述切割件(2)包括多個切割分片(21)，每個所述切割分片(21)均包括連接板(211)和多個刀片(212)，所述連接板(211)呈扇環形結構，多個所述刀片(212)設置于所述連接板(211)的外側；所述連接板(211)的內側設有環形槽(2111)，所述基盤(1)上設有與所述環形槽(2111)相匹配的凸筋(11)；所述環形槽(2111)內設有多個齒槽(2112)，所述凸筋(11)上設有與所述齒槽(2112)相匹配的多個齒突(111)；所述凸筋(11)上設有第一連接孔(112)，所述連接板(211)上設有與所述第一連接孔(112)相對應的第二連接孔(2113)。
