申請?zhí)? 201720532196.8

申請日: 2017.05.15

申請人: 成都工具研究所有限公司

發明人: 牟仲德; 陳云; 李代剛; 羅述

       摘要：

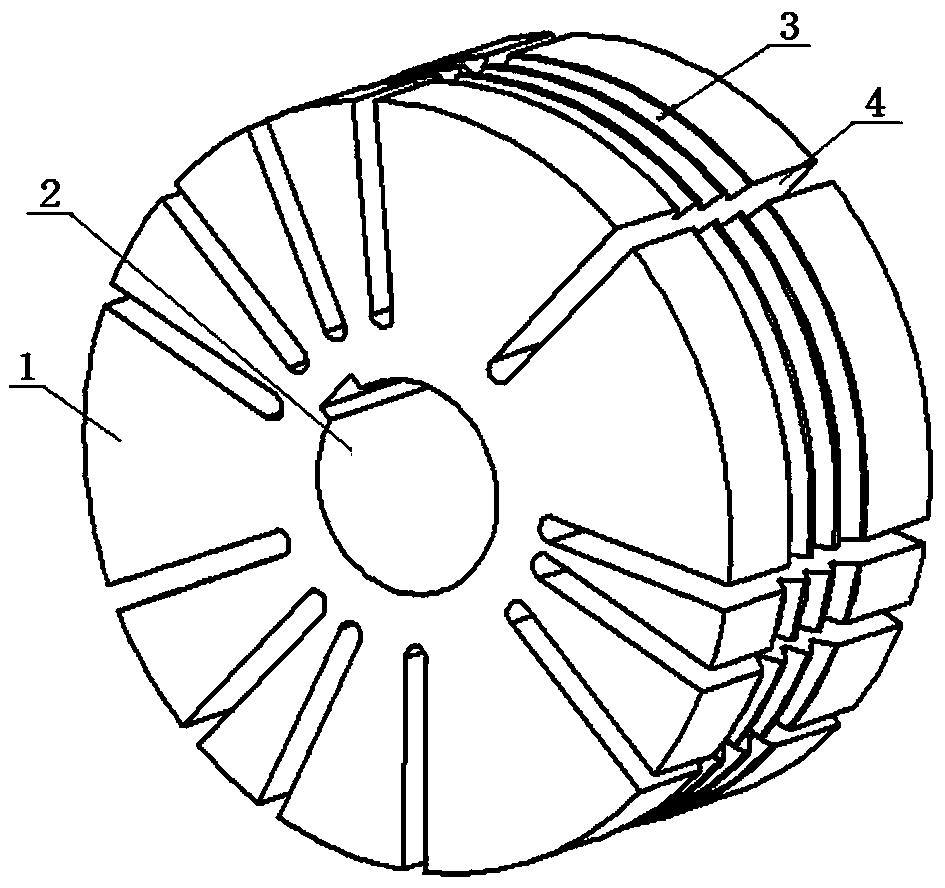

       本實用新型為擠壓整修金屬陶瓷金剛石砂輪的高速鋼滾子，解決已有滾子擠壓整修效率低，砂輪表面質量不高、砂輪不鋒利、壽命低等問題。為高速鋼制成的圓盤（1），其中心有用于裝夾的心軸孔（2），其圓弧周面上有用來擠壓金屬陶瓷金剛石砂輪成形的周向環槽（3），在圓盤徑向有多條不均勻分布的槽（4）用來容納在擠壓過程中金屬陶瓷金剛石砂輪上掉落或擠碎下來的金剛石顆粒和金屬陶瓷粘合劑。

       主權利要求:

       擠壓整修金屬陶瓷金剛石砂輪的高速鋼滾子，其特征在于高速鋼滾子為高速鋼制成的圓盤（1），其中心有用于裝夾的心軸孔（2），依靠砂輪與滾子中心距的變化產生擠壓力，和其圓弧周面上有用來擠壓金屬陶瓷金剛石砂輪成形的與砂輪刃仿形的周向環槽（3），在圓盤徑向有多條不均勻分布的槽（4）用來容納在擠壓過程中金屬陶瓷金剛石砂輪上掉落或擠碎下來的金剛石顆粒和金屬陶瓷粘合劑。
