申請?zhí)枺?01520261539.2
　　申請人：福建萬龍金剛石工具有限公司
　　發明人：朱愛華 倪濟攀 蔡澤周 吳阿寧 陳鵬

　　摘要：一種金剛石燒制用的裝片工裝，包括一工作臺面、裝設于該工作臺面上的模具以及可相對于工作臺面進行上下移動的定高升降組件，模具上布置有復數個由其頂面向下貫穿的填裝槽，定高升降組件包括一固定安裝于工作臺面下側的導向件、可沿著該導向件進行上下移動的移動件、用于驅動該移動件進行上下移動的驅動機構以及復數根縱向布置定高升降桿，定高升降桿的下端均連接于移動件上，定高升降桿的上端對應由一填裝槽的底部伸入填裝槽內。本實用新型可以便于操作員工快捷、有效的進行裝料作業，基本可以杜絕裝片不平整，有效地降低廢品率，而且可以在原有的基礎上增高填裝槽的深度，有利于減少模具成本和燒結電量成本。 　　主權利要求：1.一種金剛石燒制用的裝片工裝，其特征在于：包括一工作臺面、裝設于該工作臺面上的模具以及可相對于工作臺面進行上下移動的定高升降組件，所述模具上布置有復數個由其頂面向下貫穿的填裝槽，所述定高升降組件包括一固定安裝于工作臺面下側的導向件、可沿著該導向件進行上下移動的移動件、用于驅動該移動件進行上下移動的驅動機構以及復數根縱向布置定高升降桿，復數根定高升降桿的下端均連接于所述移動件上，每根定高升降桿的上端對應由一所述填裝槽的底部伸入填裝槽內。

　　2.如權利要求1所述一種金剛石燒制用的裝片工裝，其特征在于：所述驅動機構包括安裝于工作臺面上的分段卡件、設置在分段卡件上的調節管柱、中部設置有樞接點的L形旋轉件以及一端連接于所述移動件下端的拉動繩，所述工作臺面安裝于一機架上，所述L形旋轉件依次包括一與調節管柱下端連接的第一端、固定于機架上的所述樞接點以及一與所述拉動繩另一端連接的第二端，所述機架在該第二端的正下方和移動件的正下方中等高位置處各裝設有一導向輪，所述拉動繩繞設于該導向輪上。

　　3.如權利要求2所述一種金剛石燒制用的裝片工裝，其特征在于：所述分段卡件包括復數個間隔布置的卡條、設置于相鄰卡條之間的分段卡位以及與每個分段卡位均相通的滑動通道，所述調節管柱通過該滑動通道滑入所述分段卡位內并與所述卡條抵接。

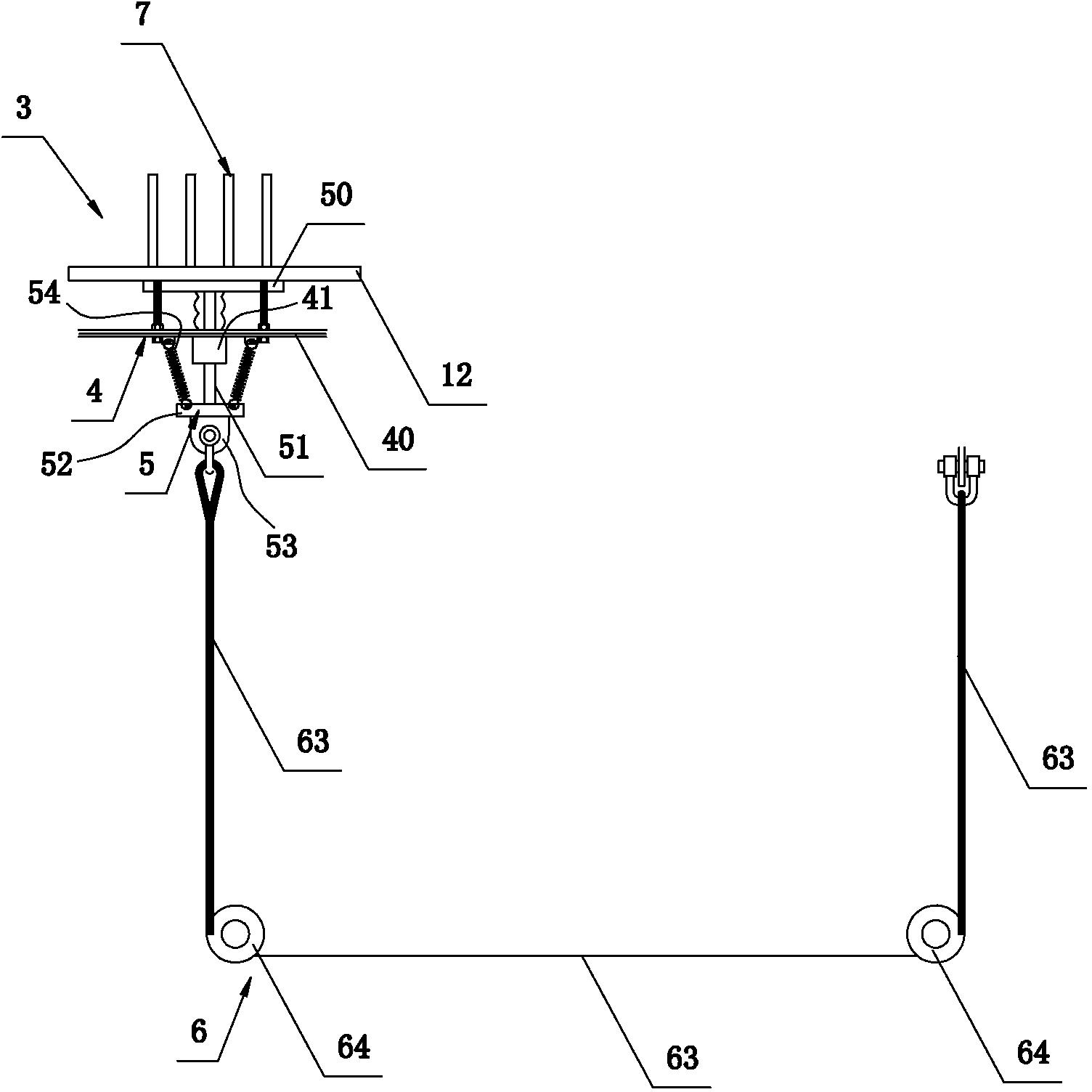

　　4.如權利要求3所述一種金剛石燒制用的裝片工裝，其特征在于：所述導向件包括一固定安裝于工作臺面下側的定位架以及安裝于該定位架下次的套筒，所述移動件包括用于固定所述定高升降桿的上頂板、連接于該上頂板底部并且插設于所述套筒內的導向軸以及連接于該導向軸下端的懸掛部，所述懸掛部設有一掛耳，所述拉動繩連接于該掛耳上。

　　5.如權利要求4所述一種金剛石燒制用的裝片工裝，其特征在于：所述定位架與所述懸掛部之間設置有至少一用于給所述懸掛部提供一向上彈性力的拉伸彈簧。

　　6.如權利要求5所述一種金剛石燒制用的裝片工裝，其特征在于：所述拉伸彈簧設置有兩個，且該兩個拉伸彈簧呈八字形地布置，每個拉伸彈簧一端連接于定位架底面，另一端連接于所述懸掛部的頂面。

　　7.如權利要求1所述一種金剛石燒制用的裝片工裝，其特征在于：所述工作臺面上還設置有一定位底板，所述模具裝設于該定位底板上，所述定位底板的中部開設有復數個與所述填裝槽對應設置的穿設孔。
